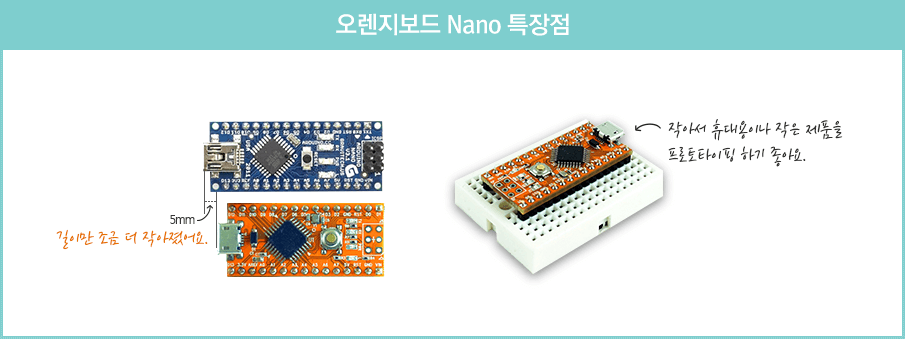

작아서 휴대용이나 작은 제품을 프로토타이핑하기에 좋아요

더 작고, 더 가벼운 상상!

오렌지보드 Nano

ORANGE BOARD Nano

Arduino Uno의 기능을 그대로.
Arduino Uno에서 사용되는 라이브러리도 모두 활용 가능

    • Arduino Uno 와 같은 ATmega328P 칩을 사용하므로 Uno의 기능을 그대로 사용할 수 있으며,
      Arduino Uno에서 사용되는 라이브러리도 모두 활용가능합니다.
    • Arduino Uno에 비해 Analog Pin이 2개가 더 많습니다.
    • 브레드보드에 여러 가지 센서를 꽂아 쉽게 연결할 수도 있습니다.
    • Arduino Nano 정품보다 길이가 5mm 더 작고 더 저렴한 가격으로 작은 크기의 프로젝트에 활용하기에 용이합니다.

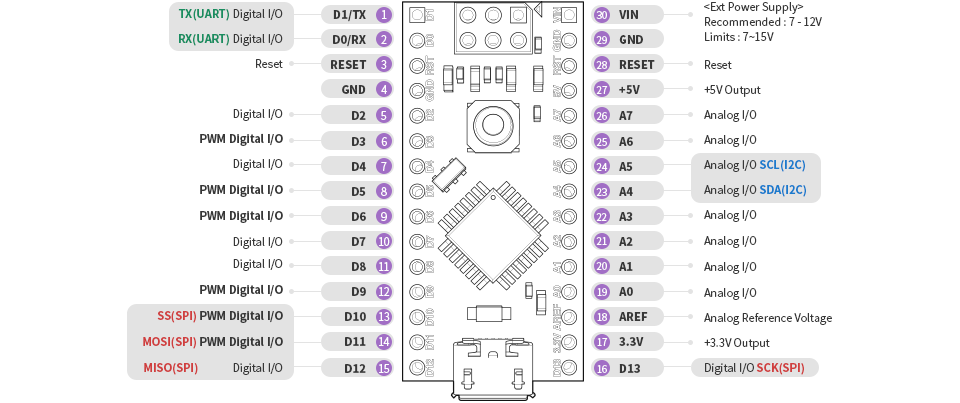

오렌지보드 Nano 핀 다이어그램

오렌지보드 Nano 상세스펙

    • 마이크로컨트롤러 : ATmega328P
    • 동작전압 : DC 5V
    • 입력전압(권고) : DC 7~12V
    • 입력전압(최대 범위) : DC 7~15V
    • USB 입력전압 : DC 5V
    • 디지털 입/출력 핀 : 14EA(6개의 PWM출력 포함)
    • 아날로그 입력 핀 : 8EA
    • 입/출력 핀당 DC 전류 : 40mA
    • 5V핀의 전류 : 1A(아답터 사용시)
    • 3.3V핀의 전류 : 50mA
    • 플래쉬 메모리 크기 : 32KB(0.5KB의 부트로더 포함)
    • SRAM : 2KB
    • EEPROM : 1KB
    • 클럭속도 : 16MHz
    • 가로 x 세로 : 40mm x 18mm
    • 무게 : 5g

문서 다운로드
오렌지보드는 오픈소스 하드웨어제품입니다.
프리징 / 핀 아웃 다이어그램 / 디멘션 다이어그램 / 스키메틱 파일을 다운받아 용도별로 사용하세요.
