개요

요즘같은 추운겨울에는 전기장판이나 휴대용 온열기구가 필수 입니다.
마음같아선 전기 장판을 가방에 넣고 다니고 싶지만, 쉽지 않습니다.
아쉬운대로 아주 저렴한 비용으로 손난로를 만들어 보았습니다.

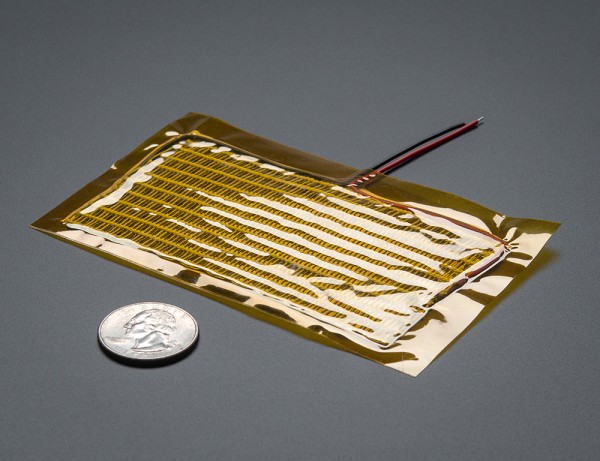

출처 : 히팅패드 - adafruit

일반적인 온열기구에는 히팅패드(Heating Pad)가 사용되거나 이와같은 원리로 작동하는데
히팅패드는 배열된 열선(니크롬선 / 스테인레스 스틸 섬유)을
'캡톤(Polyimide Film)'이라는 내열성 테이프로 감아 전기를 공급하여
테이프 안쪽에서 열이 발생하게 되는 원리로 작동합니다.

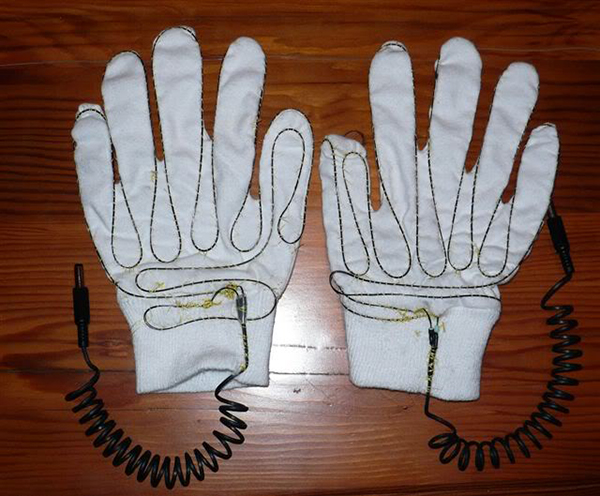

출처 : DIY Heated Gloves - BMBike

이 열선을 이용하면 다양한 형태로 응용이 가능합니다.
한 오토바이 커뮤니티에서는 추운 겨울에도 오토바이를 타기위해 이같은
장갑 형태의 손난로도 만들었는데요. 참 재미있습니다.

하지만 니크롬선의 경우 전기저항이 큰 전선이며 굉장히 빠르게 온도가 상승하며
화재나 화상의 위험이 있을수 있으니 항상 유의해서 사용해야 합니다.

따라서 이번 프로젝트에서는 일반적인 전선을 구부려 전기저항을 만들고
저항에서 발생되는 열을 이용한 손난로를 만들어 보겠습니다.

시작 전 개념 이해하기

• 저항
• 납땜

부품목록

NO	부품명	수량	상세설명

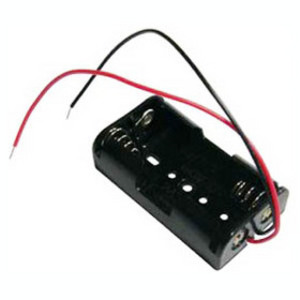

1	건전지 홀더	1	AA 사이즈

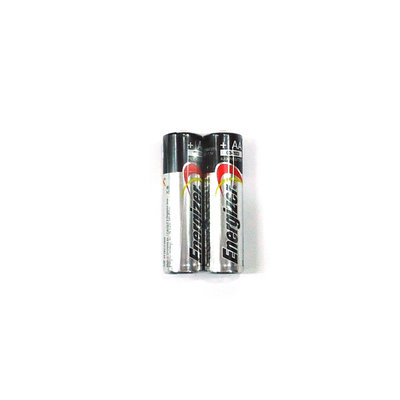

2	건전지	2	AA 사이즈

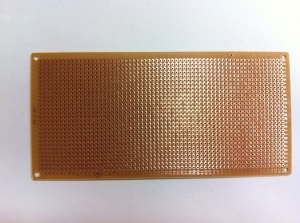

3	만능 PCB	1	50mm X 50mm
4	전선	1	28 AWG
5	납	1	납
6	인두기	1	인두기

품명	건전지 홀더	건전지	만능 PCB	전선	납
파트	x1	x2	x1	x1	x1
파트	인두기
	x1

하드웨어 Making

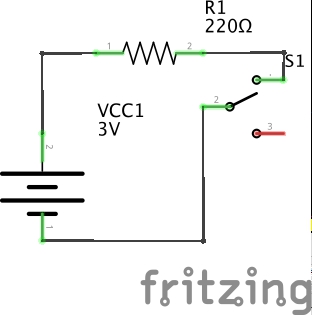

회로도

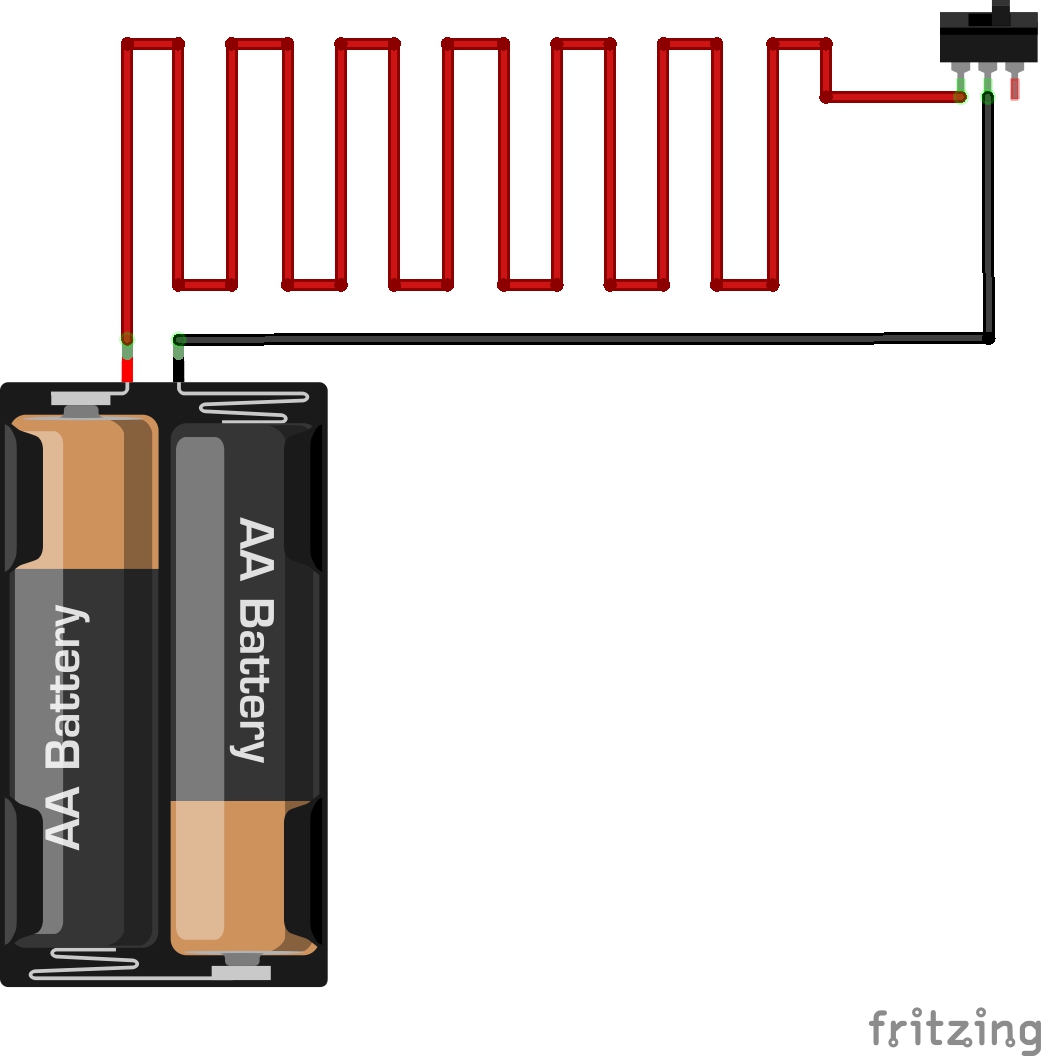

브레드보드 레이아웃

하드웨어 만들기

먼저 충분한 길이의 전선을 잘라, 피복을 벗겨줍니다.
그리고 전선의 한쪽과 건전지 홀더의 +극과 납땜하여 연결합니다.

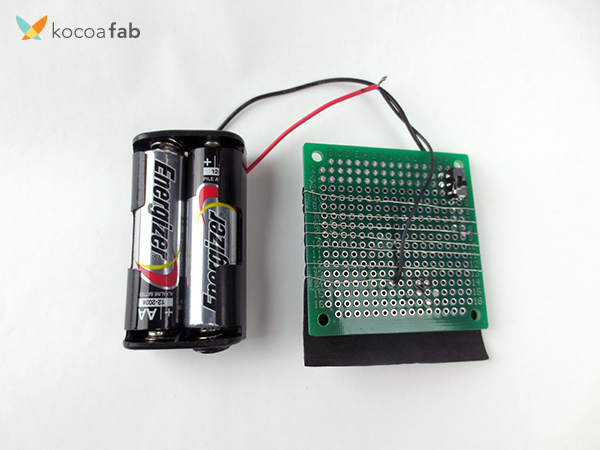

그다음 피복을 벗긴 전선을 PCB에 감싸줍니다.
이때 전선이 서로 겹치지 않게 주의해서 감아줍니다.
어느 정도 감긴 상태에서 3핀 슬라이드 스위치의 가운데 핀과 납땝하여 연결합니다.

마지막으로 건전지 홀더의 -극을 3핀 스위치 양 끝 중 한 곳과 연결해 줍니다.


감긴 전선은 전원이 공급되면 열이 발생하게 되는데
맨 손으로 만질경우 뜨거울정도로 열이 발생합니다.
그래서 불에 잘 타지 않는 소재의 천이나 고무를 덧대어 줍니다.
저는 EVA 시트를 사용하였습니다.


일반 문구점에서 EVA시트는 잘 판매하지 않으므로,

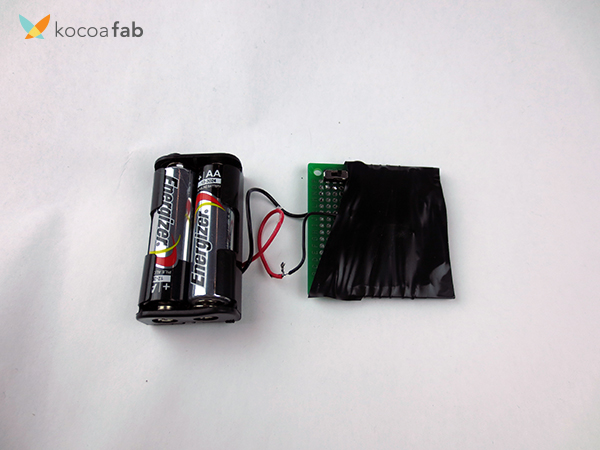

절연테이프를 이용하여 마감해도 좋습니다.

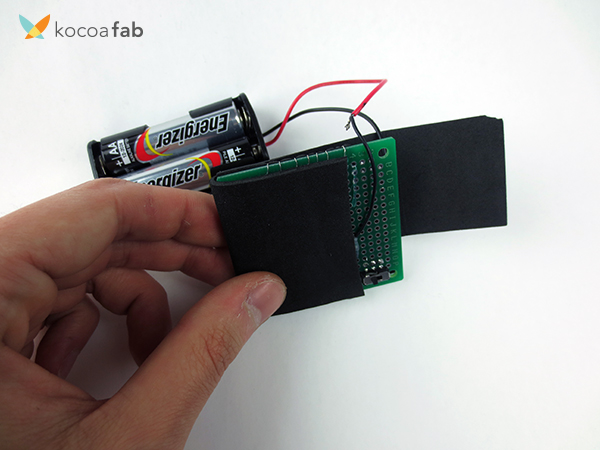

완성된 모습입니다.
이제 전원을 ON으로 설정하면
서서히 열이 발생하여 손난로로 사용할 수 있습니다.
(만들고 보니 전선부위보다 건전지가 더 따듯합니다...)

다음시간에는 아두이노와 온열패드를 이용한 손난로와
동파방지 알림이를 만들어 보겠습니다 !
기대해주세요 :)
