코코아팹 제품

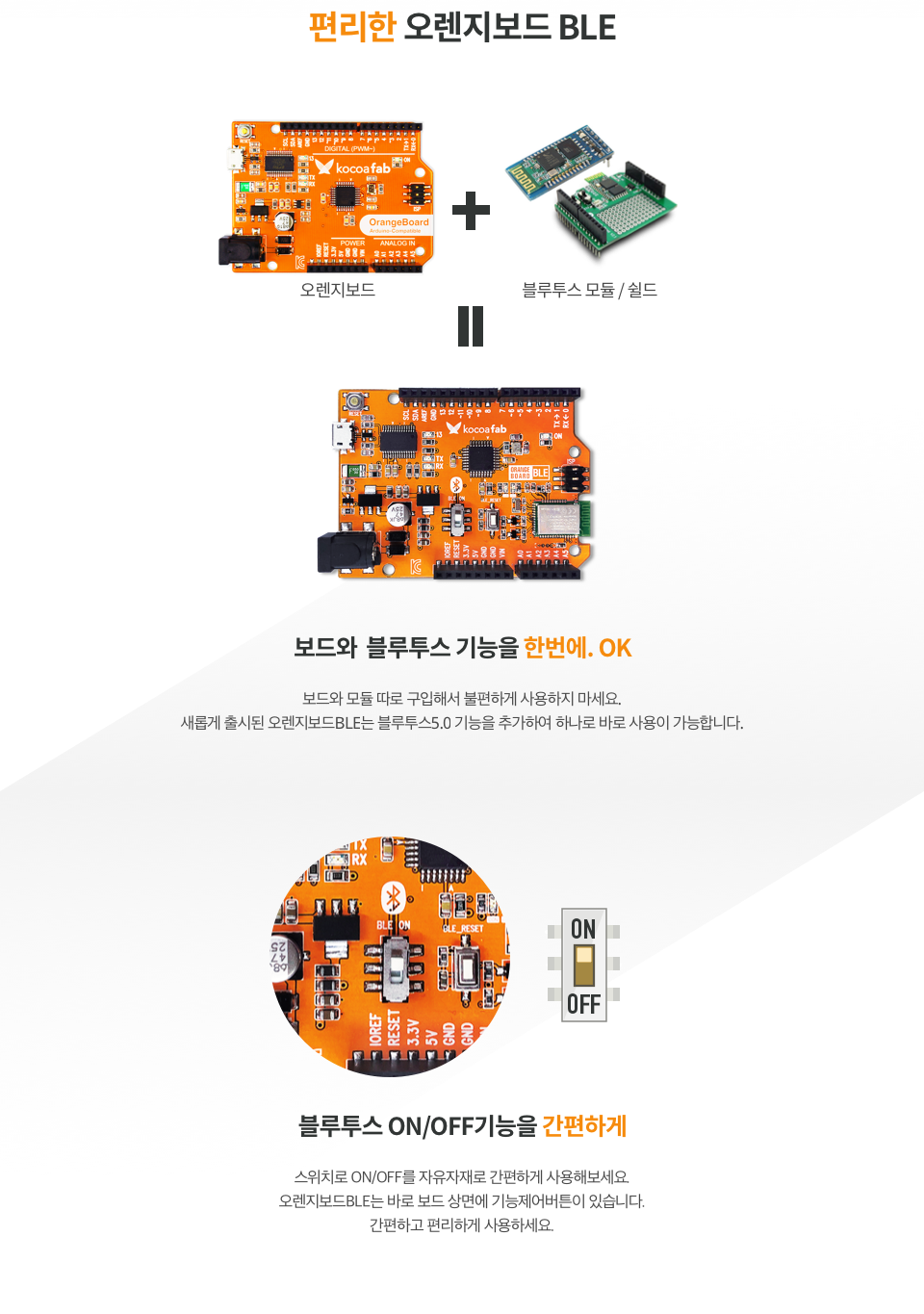

오렌지보드와 블루투스가 만나 탄생한 오렌지보드BLE를 만나보세요.

KC인증으로 더욱 믿음직스러운

오렌지보드BLE

Arduino Uno와 100% 호환되는 한국형 아두이노

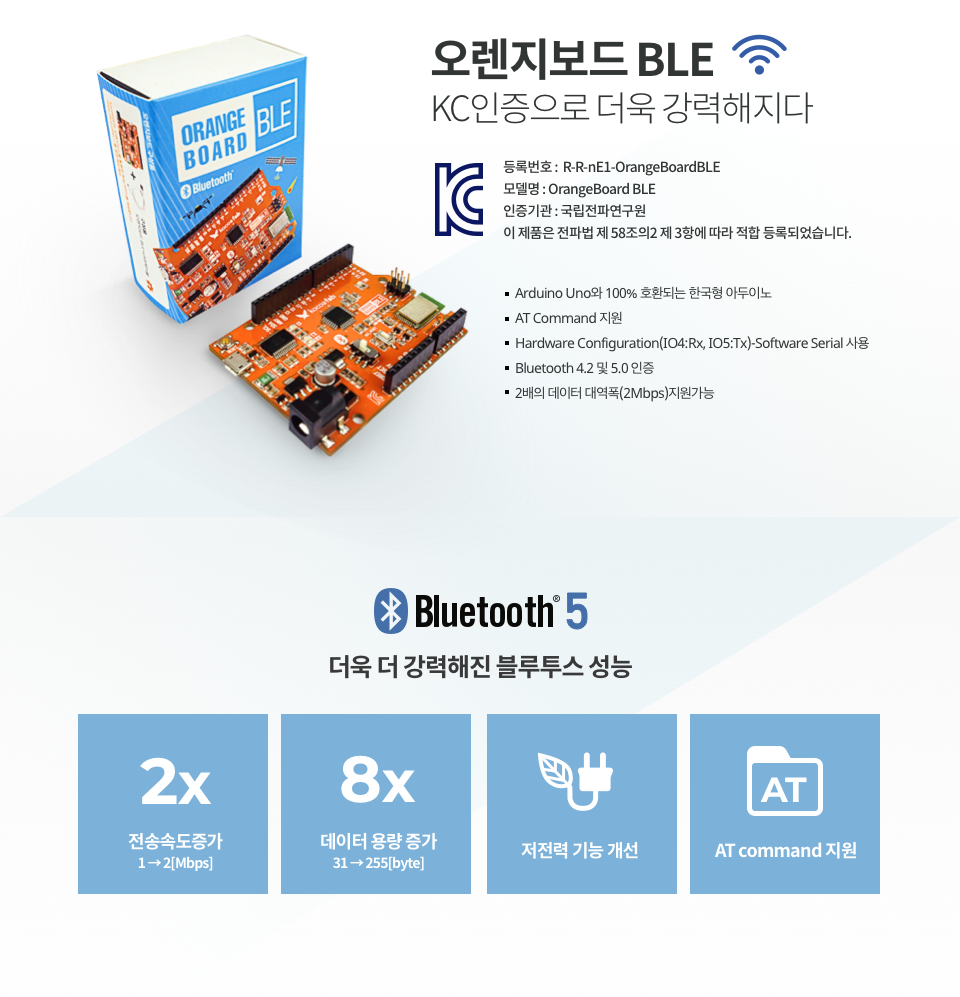

KC인증으로 더욱 강력해지다 편리한 오렌지보드 ble

오렌지보드 BLE 상세스펙

    • 마이크로컨트롤러 : ATmega328P
    • 동작전압 : DC 5V
    • 입력전압(권고) : DC 7~12V
    • 입력전압(최대 범위) : DC 7~15V
    • USB 입력전압 : DC 5V
    • 디지털 입/출력 핀 : 14EA(6개의 PWM출력 포함)
    • 아날로그 입력 핀 : 6EA
    • 블루투스 통신을 위해 사용되는 핀 : D2(RX), D3(TX)
    • 입/출력 핀당 DC 전류 : 40mA
    • 5V핀의 전류 : 1A(아답터 사용시)
    • 3.3V핀의 전류 : 1A(아답터 사용시)
    • 플래쉬 메모리 크기 : 32KB(0.5KB의 부트로더 포함)


    • 품명 : 오렌지보드BLE
    • 모델명 : Orange Board BLE
    • 판매원 및 제품문의 : 코코아팹 (http://kocoafab.cc)
    • 제조/원산지 : 한국
    • SRAM : 2KB
    • EEPROM : 1KB
    • 클럭속도 : 16MHz
    • 블루투스 모듈 : MDBT42Q-PAT
    • Bluetooth 버전 : V4.2, V5.0(BLE)
    • RF 주파수 : 2.4GHz
    • 데이터 전송 속도 : 1 or 2Mbps
    • 가로 x 세로 : 70.6mm x 53.3mm
    • 무게 : 21g
    • Advertise(Broadcast), Connection(Peripheral)지원
    • AT Command지원


    • KC등록번호

문서 다운로드
오렌지보드는 오픈소스 하드웨어제품입니다.
프리징 / 핀 아웃 다이어그램 / 디멘션 다이어그램 / 스키메틱 파일을 다운받아 용도별로 사용하세요.

오렌지보드BLE 설치안내
오렌지보드BLE를 컴퓨터에서 인식하기 위한 드라이버 설치가 필요합니다.
