가변저항-LED 밝기 조절하기

2014-08-11 11:03:14

개요 & 부품목록

가변저항 Potentiometer은  누구나 한번 쯤은 보았거나 만져본 저항입니다.



출처 : controllerism

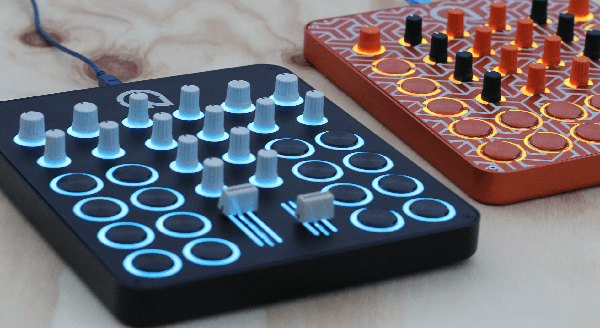

대표적으로 음향기기의 볼륨(소리의 크기)를 제어하는 스위치로 많이 사용 되고 있습니다.
그 내부를 들여다 보면

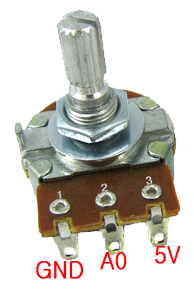

회전형 가변저항 (rotary potentiometer)




아날로그 입력 핀과 GRD , VCC의 입력단자 를 지니고 있으며
단일 저항과는 달리 정해진 범위 내에서 자유롭게 저항의 크기를 조절할수 있습니다.

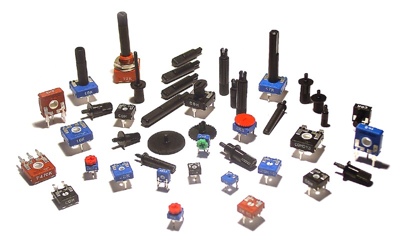

또한 다향한 크기와 저항값 그리고 작동 방식에 따라 선형(Linear), 회전형(Rotary),
모터와 연동된 가변저항 등 다양하게 생산 되어지고 있습니다




이번 예제에서는 아날로그 입력에 대해 알아보고 ,
가변저항을 이용하여 LED의 밝기를 변화 시켜 보겠습니다.

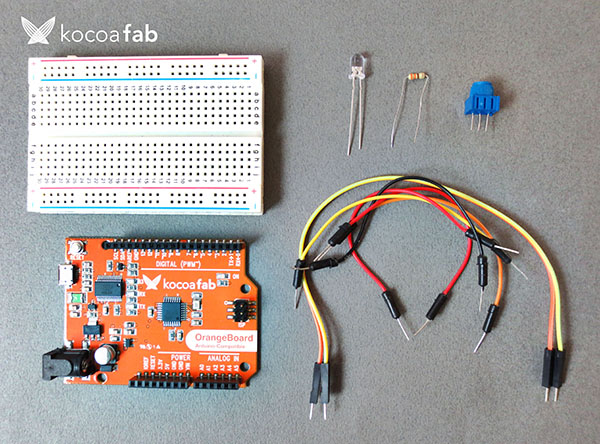

부품목록

본 예제에서는 총 6가지의 부품이 필요합니다.





NO 부품명 수량 상세설명

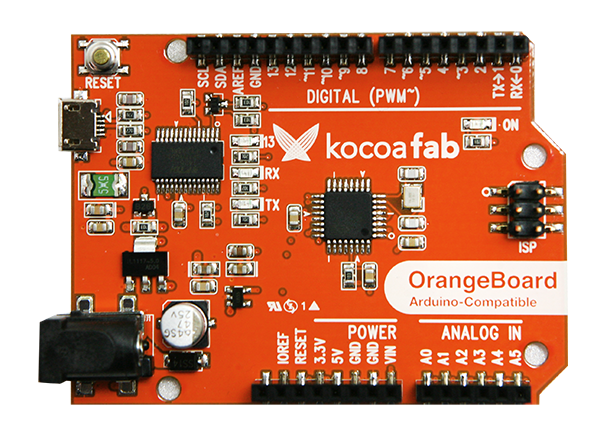

1 오렌지 보드  1 아두이노 호환보드
2 LED 1 LED
3 브레드보드 1 브레드보드
4 점퍼 케이블 6 점퍼 케이블

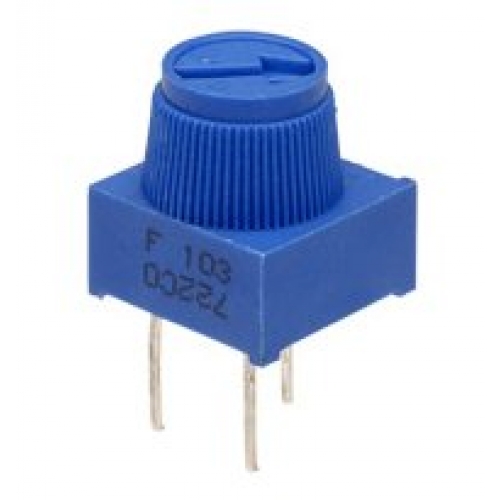

5 가변저항 1 10㏀ trimPot
6 220Ω 저항 1 저항



부품명 오렌지 보드 브레드보드 점퍼케이블 가변저항 220Ω 저항 LED
파트 x1 x1 x6  x1 x1 x1











하드웨어 Making

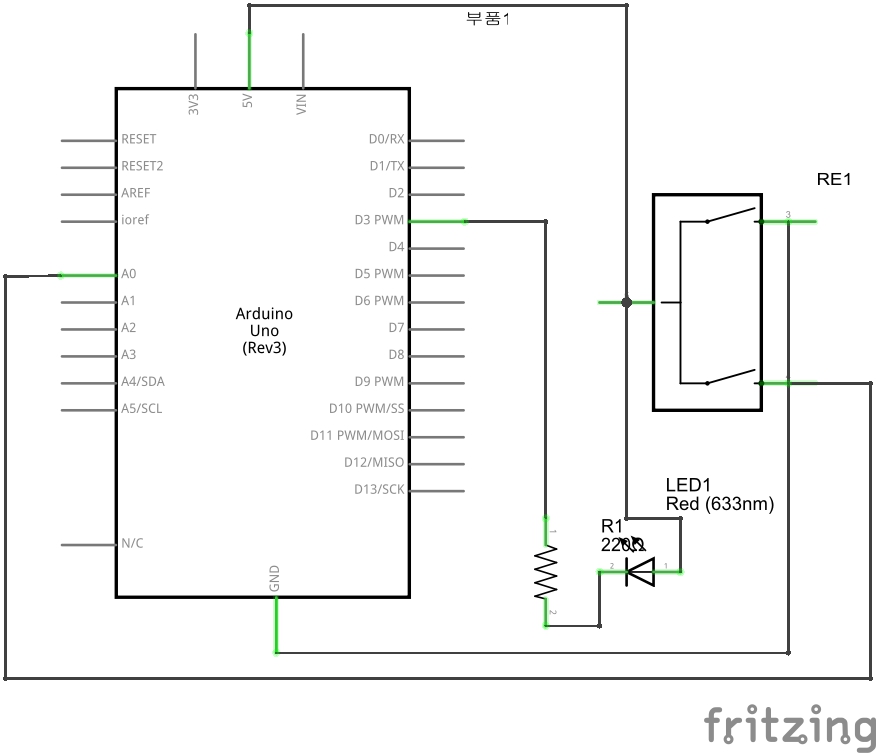

회로도

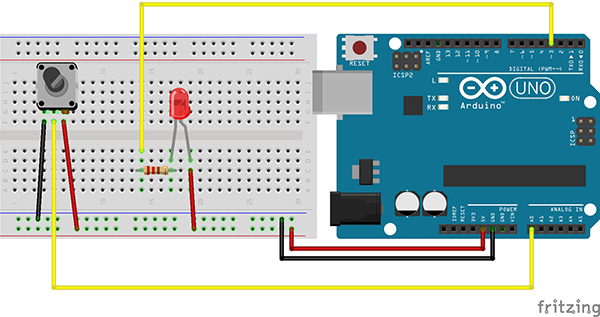

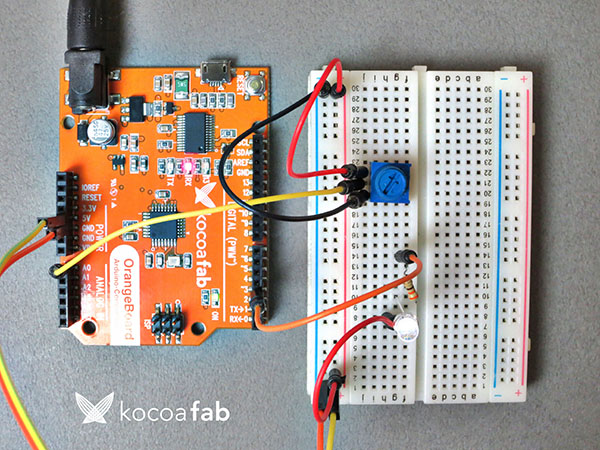

브레드보드 레이아웃




소프트웨어 Coding

아래의 코드를 아두이노에 업로드 합니다.


int LED =3 ;//LED를 3번핀에 연결합니다.
void setup ()
{
  pinMode(LED,OUTPUT);//3번핀에 연결된 LED를 출력으로 설정합니다.
}
void loop()
{
  int analogInput = analogRead(A0);//가변저항을 아날로그 0번핀에 연결하고 이를 입력으로 설정합니다.
  int brightness = analogInput /4;// 가변저항의 입력값(0-1023사이의 값)을 LED의밝기값(0-255)의 값으로 변경해줍니다.
  analogWrite(LED, brightness);//가변저항의 값을 LED로 보내 출력합니다.
}

소프트웨어 & 하드웨어 설명


  int analogInput = analogRead(A0);//가변저항을 아날로그 0번핀에 연결하고 이를 입력으로 설정합니다.


아날로그 입력은 일반적으로 0V에서 5V사이의 전압을 0부터 1023사이의 값으로 변환하여 읽어 들입니다.





int brightness = analogInput /4;// 가변저항의 입력값(0-1023사이의 값)을 LED의밝기값(0-255)의 값으로 변경해줍니다.


일반적으로 아날로그 핀의 경우 0 부터 1023 사이의 값을 읽어 들입니다.
하지만 디지털 핀의 PWM핀의 경우 0에서 255사이의 값을 출력해야 합니다.
따라서, 0부터 1023의 값을 4로 나누어 0부터 255사이의 값으로 변경해 주었습니다.









 analogWrite(LED, brightness);//가변저항의 값을 LED로 보내 출력합니다.


analogRead()함수로 읽어들인 값은 4로 나누어져 최종 값이 LED의 밝기로 출력되었습니다.
